 眾所周知，羅斯蒙特是以溫度起家的，基本溫度變送器為溫度測量點提供可靠的解決方案，尤其是推出的248、644和3144系列溫度，深受廣大客戶的喜愛。下面就給大家介紹這三款溫度變送器的接線方式。


一、248溫度變送器如何接線？


248溫度變送器可分為248H頂部安裝型及248R導軌安裝型變送器，根據這兩種不同類型的接線操作如下：

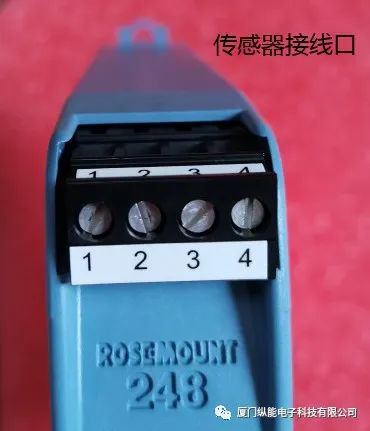

1、248H頂部安裝型變送器：
248帶外殼的變送器，模塊中分為二個區域：電源區及接線區

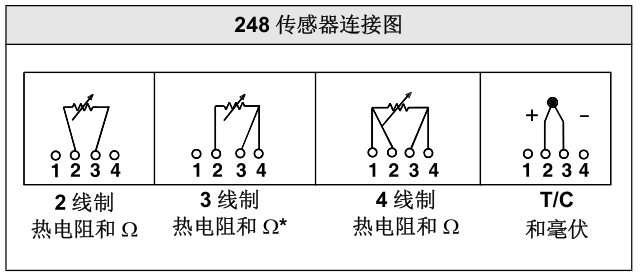

電源區外接24V電源，傳感器接線區接線方式具體如下（看連接圖）：

 紅線接正極，白線接負級。

    →2線制：紅線接2（1、2串聯），白線接3（3、4串聯）；

    →3線制：紅線接2（1、2串聯），白線接3、4；

    →4線制：紅線接1、2，白線接3、4。

     注意：串聯情況僅為變送器未設置線制的情況，若客戶所需線制與變送器線制一致，則無需串聯。


2、248R導軌安裝型變送器

 248R導軌型接線方式和248H頂部安裝型一樣。




二、644溫度變送器如何接線？

 與248不同， 644可分為單傳感器輸入（644H和644R）和雙傳感器輸入類型644S，根據不同類型接線操作如下：

1、單傳感器輸入644H：

由上圖可看到644帶外殼的變送器，模塊中分為三個區域，

     電源區、報警開關及傳感器接線區；

     ★電源區外接24V電源；

     ★報警開關：H和L表示故障模式，H表示高，L表示低；

     ★單傳感器接線區接線方式具體如下（看連接圖）：

紅線接正極，白線接負級

     →2線制：紅接3（3、4串聯），白接2（1、2串聯）；

     →3線制：紅接3（3、4串聯），白接1、2；

      →4線制：紅接3、4，白接1、2

     注意：串聯情況僅為變送器未設置線制的情況，若客戶所需線制與變送器線制一致，則無需串聯

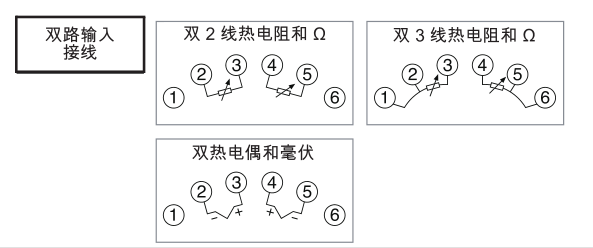

2、雙傳感器輸入644S：

雙熱電偶要特別注意正負極接線要正確，接線圖如下：

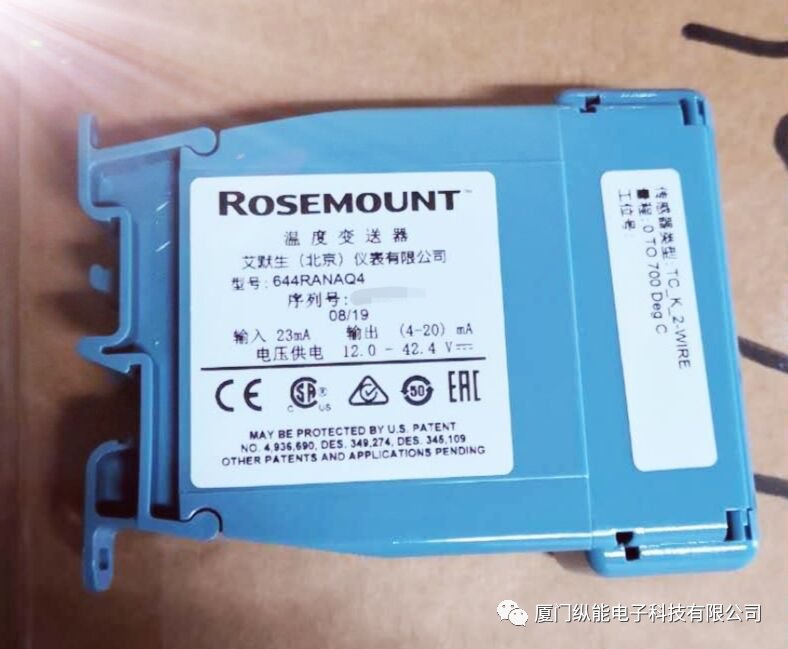

3、644R導軌式：


接線圖如下：



三、3144溫度變送器如何接線？

 3144P溫度變送器根據單傳感器輸入和雙傳感器輸入的不同，接線方式如下：

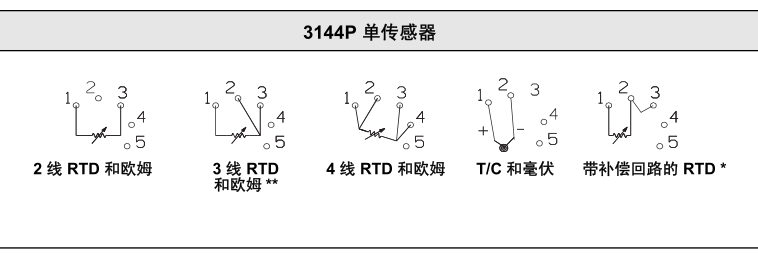

1、3144P溫度變送器單傳感器輸入：

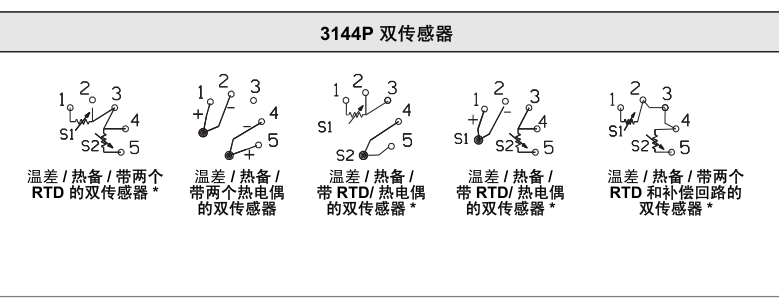

2、3144P溫度變送器單傳感器輸入：




注意事項

     1、串聯情況僅為變送器未設置線制的情況，若客戶所需線制與變送器線制一致，則無需串聯。

     2、熱電偶要特別注意正負極接線要正確。

     3、帶HART協議的溫度變送器，其中線制、溫度和分度號，這三個參數都是可以用HART手操器調校。

     以上就是248、644和3144系列的各種快速接線方式，希望對大家有幫助。
