溫度變送器接線是非常重要的！接線錯誤是造成儀表無法正常工作或測量溫度值錯誤的非常常見的原因。
以下講解TMT72、TMT82、TMT84、TMT85這四個系列的接線方式。

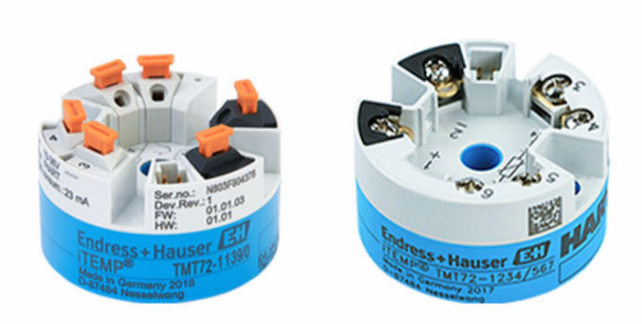

一、TMT72系列接線方式：
TMT72 是帶HART協(xié)議，單輸入，可選藍牙選項的溫度變送器，也是現(xiàn)在市面上最常用的溫度變送器。它可以連接二線，三線，和四線。
熱電阻接線：
二線：接4和6端子；
三線：一端接4，另一端兩根線接5和6；
四線：一端兩根線接3和4，另一端二根線接5和6；
注意：熱電阻可反接。
熱電偶接線：
正極接5，負極接6

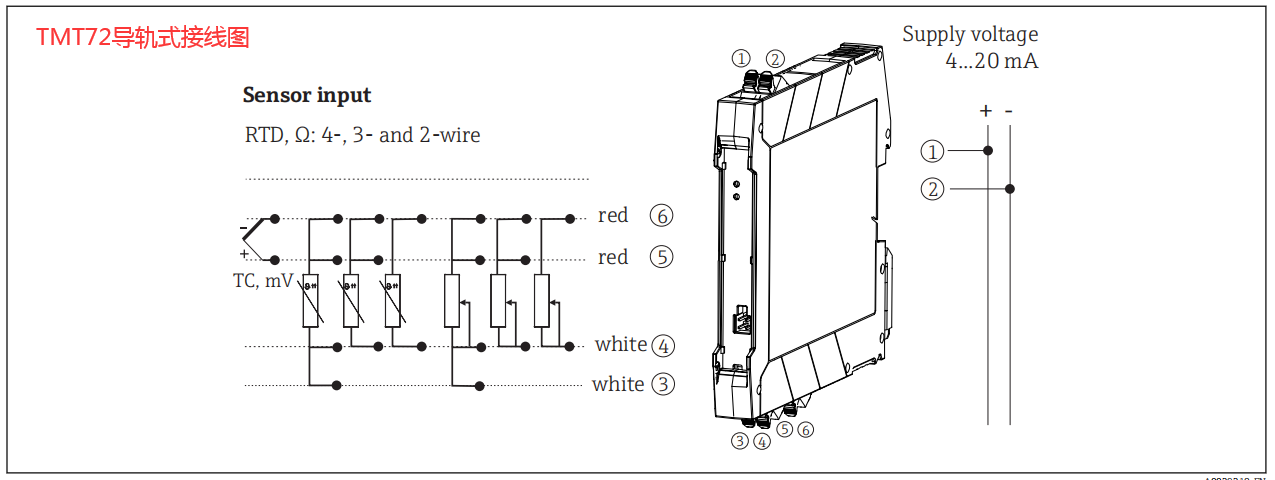

TMT72系列溫度模塊和導軌式接線方式一致。

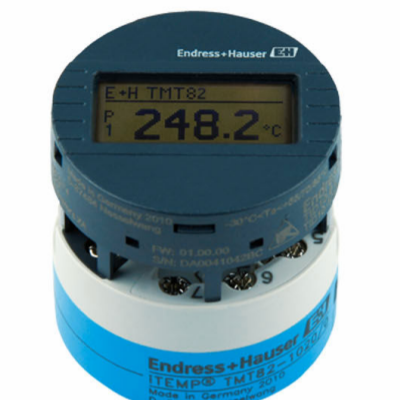

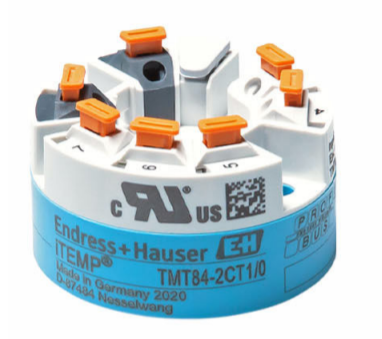

二、TMT82/TMT84/TMT85系列接線方式講解：

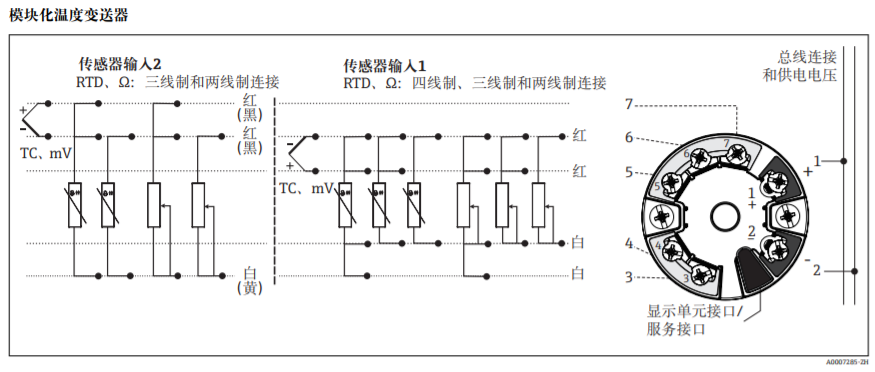

溫度接線圖

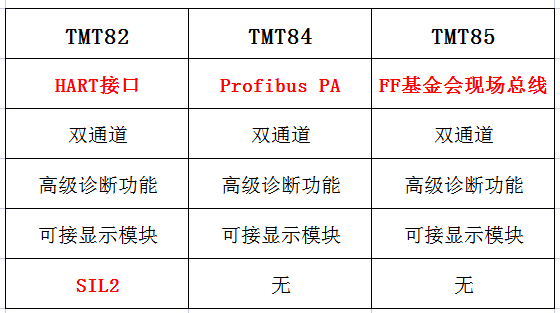

由上圖可以看出這三個系列的區(qū)別。
它們都是可以同時接2路傳感器的，
第一路可以接熱電偶或（2、3、4）線制熱電阻 ；
第二路可以接熱電偶或（2、3）線制熱電阻。
這三個系列接線方式一致，具體如下：
第一路接線:
熱電偶：
正極接5，負極接6
二線制熱電阻：接4和6端子；
三線制熱電阻：一端接4，另-端兩根線接5和6；
四線制熱電阻：一端兩根線接3和4 ,另一端兩根線接5和6。
第二路接線:
熱電偶：
正極接7，負極接 6
二線制熱電阻：接3和6端子；
三線制熱電阻：一端接3，另一端兩根線接6和7。
注意：熱電阻可反接。

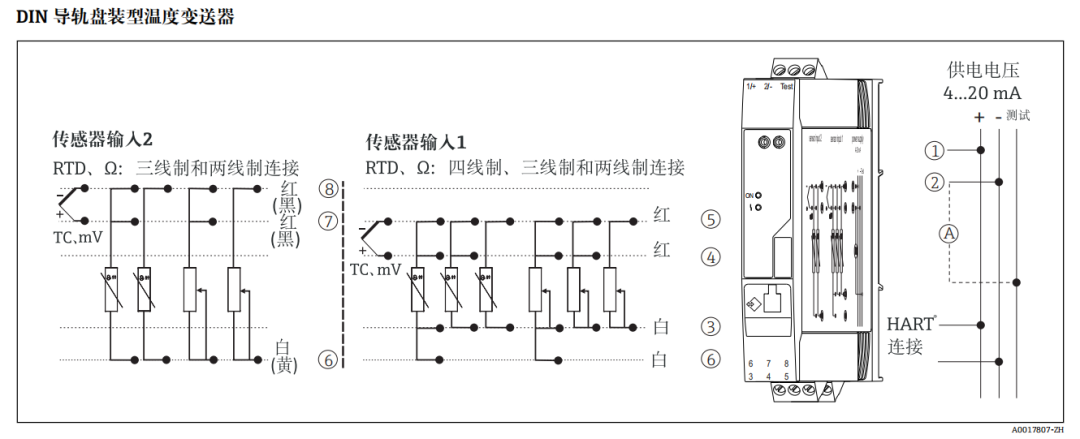

三、TMT82導軌式：
請注意：
TMT82導軌式溫度和模塊接線不一致
具體接線方式如下：
第一路接線:
熱電偶：
正極接4，負極接5
熱電阻：
二線制：接3和5端子；
三線制：一端接3，另一端兩根線接4和5；
四線制：一端兩根線接3和6，另一端兩根線接4和5；
第二路接線：
熱電偶：
正極接7，負極接8
熱電阻：
二線制：接6和8；
三線制：一端接6，另一端兩根線接7和8。
