248溫度導軌式增強版，在型號后面加RK代碼，表示HART 7協議，它符合 RoHS 合規性，外形尺寸將減少到 23.5 毫米的厚度，LED 指示燈可直觀查看變送器/傳感器的使用狀況。
248導軌式增強版常用型號如下：
248RANARK
248RAI1RK
接線方式：
248增強版導軌式分上下二部份接線，
上面為24V電源接線部份（11、12、13、14）

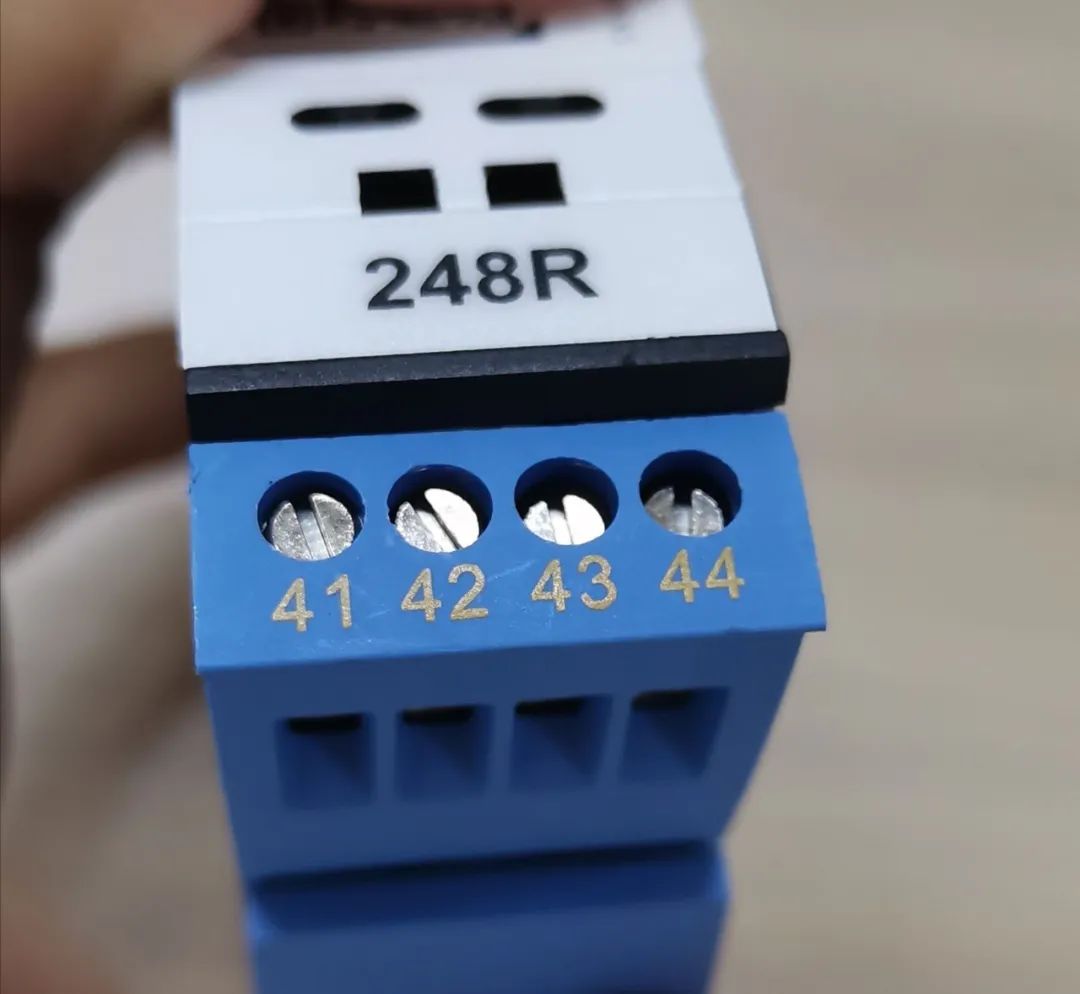

下面為傳感器接線部份（41、42、43、44）

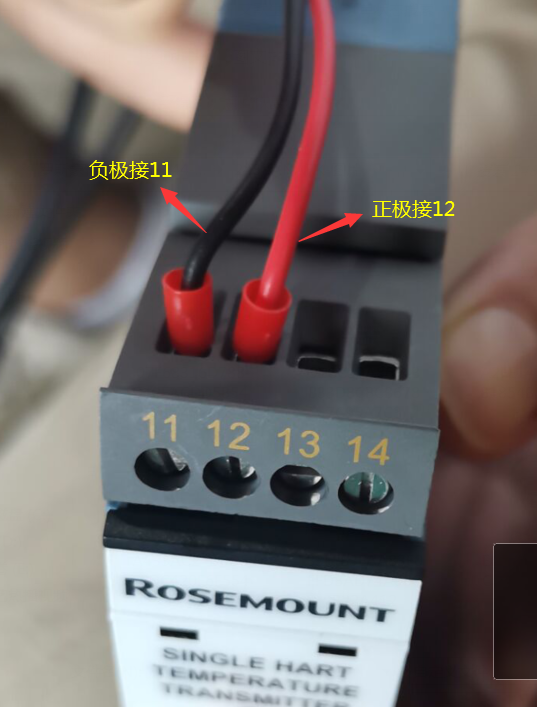

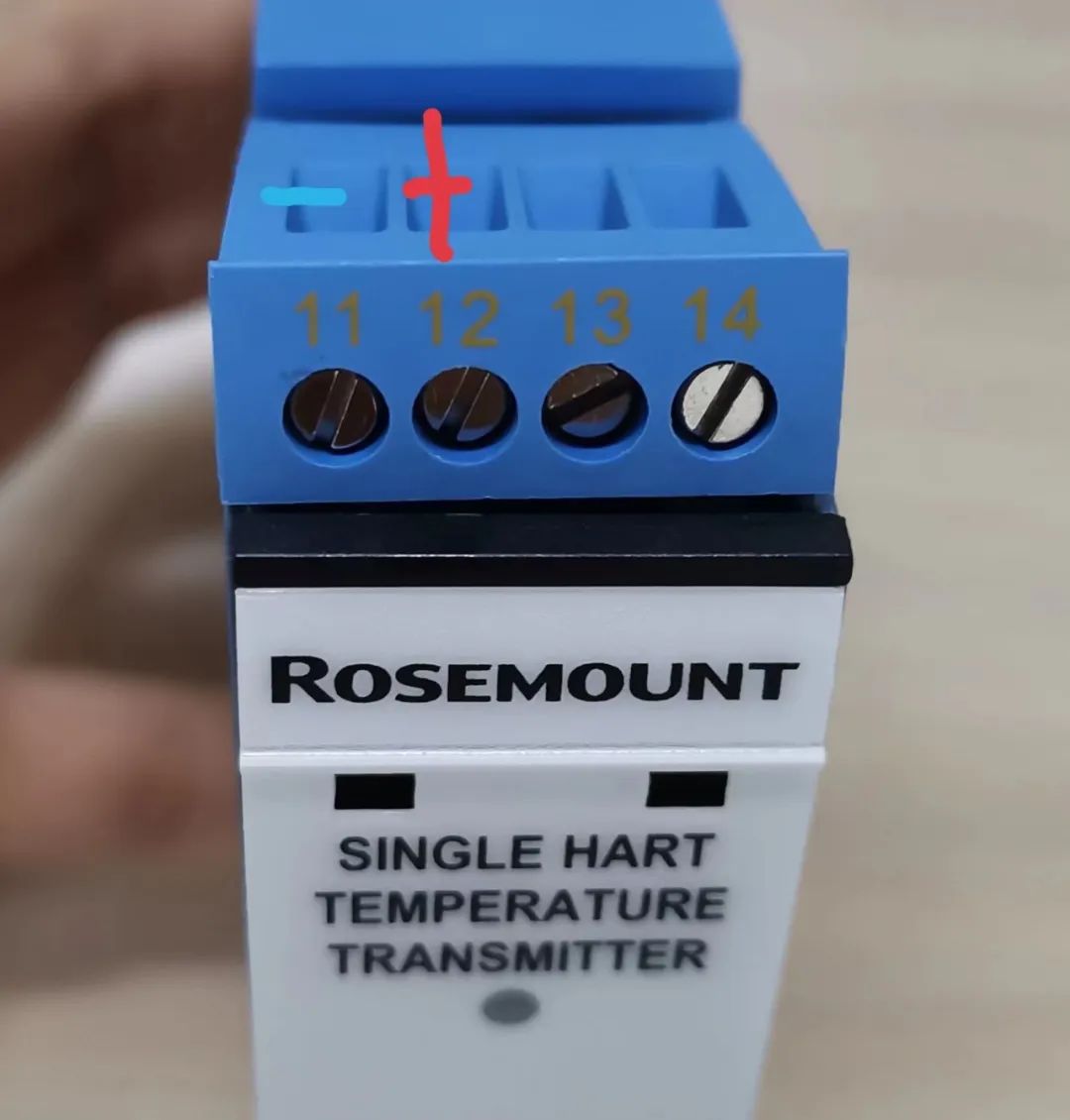

如圖所示：電源接線（正極接12，負極接11）
傳感器接線方式分為：熱電阻和熱電偶
1、熱電阻：
熱電阻接線
二線制：一根接41，另一根44
三線制：相同顏色的二根接41、42，
另一根接44
四線制：同一顏色的二根接41、42，
另一顏色的二根接43、44
2、熱電偶：
熱電偶接線
熱電偶接線必須注意正負極，
它只有二線制
正極接44
負極接41

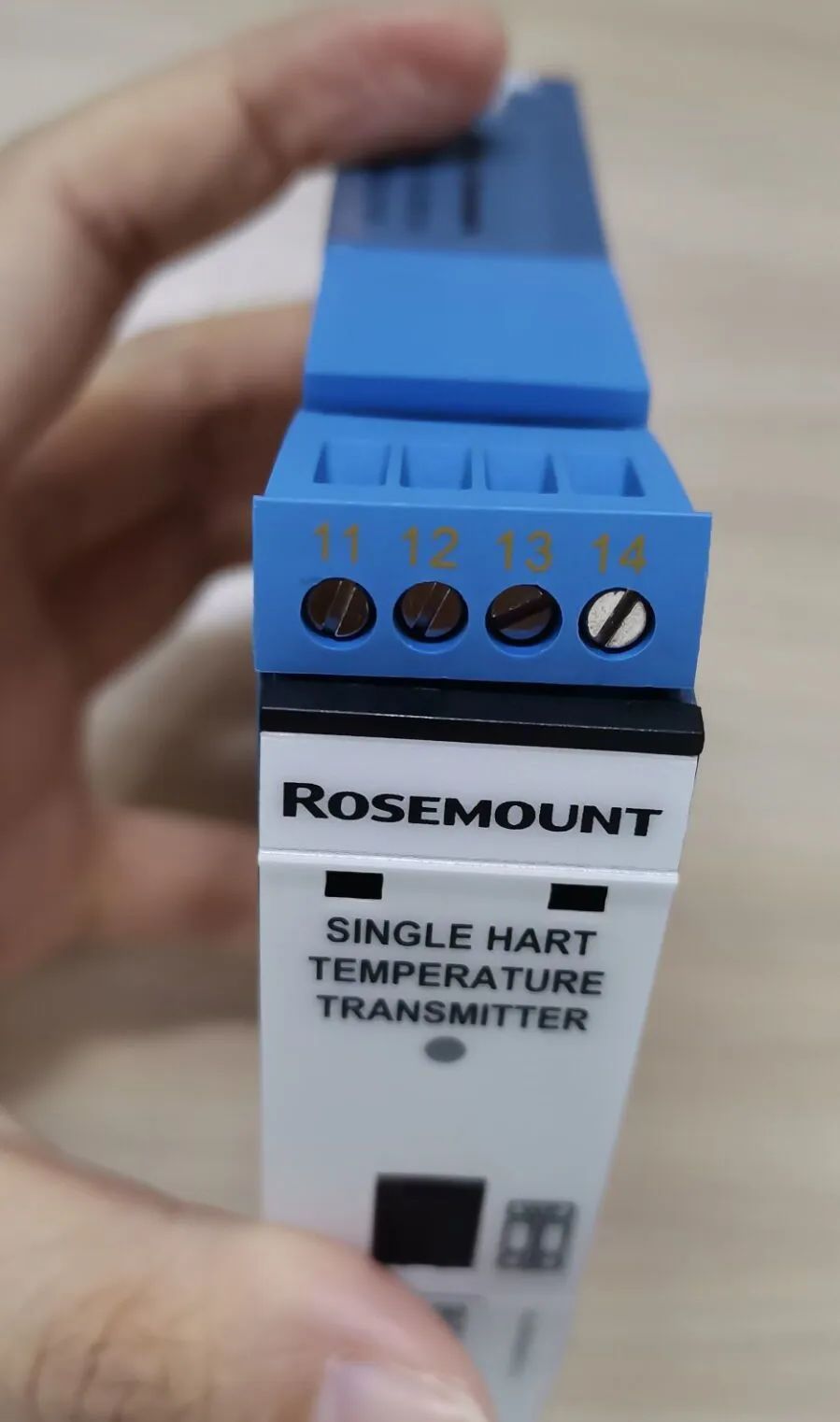

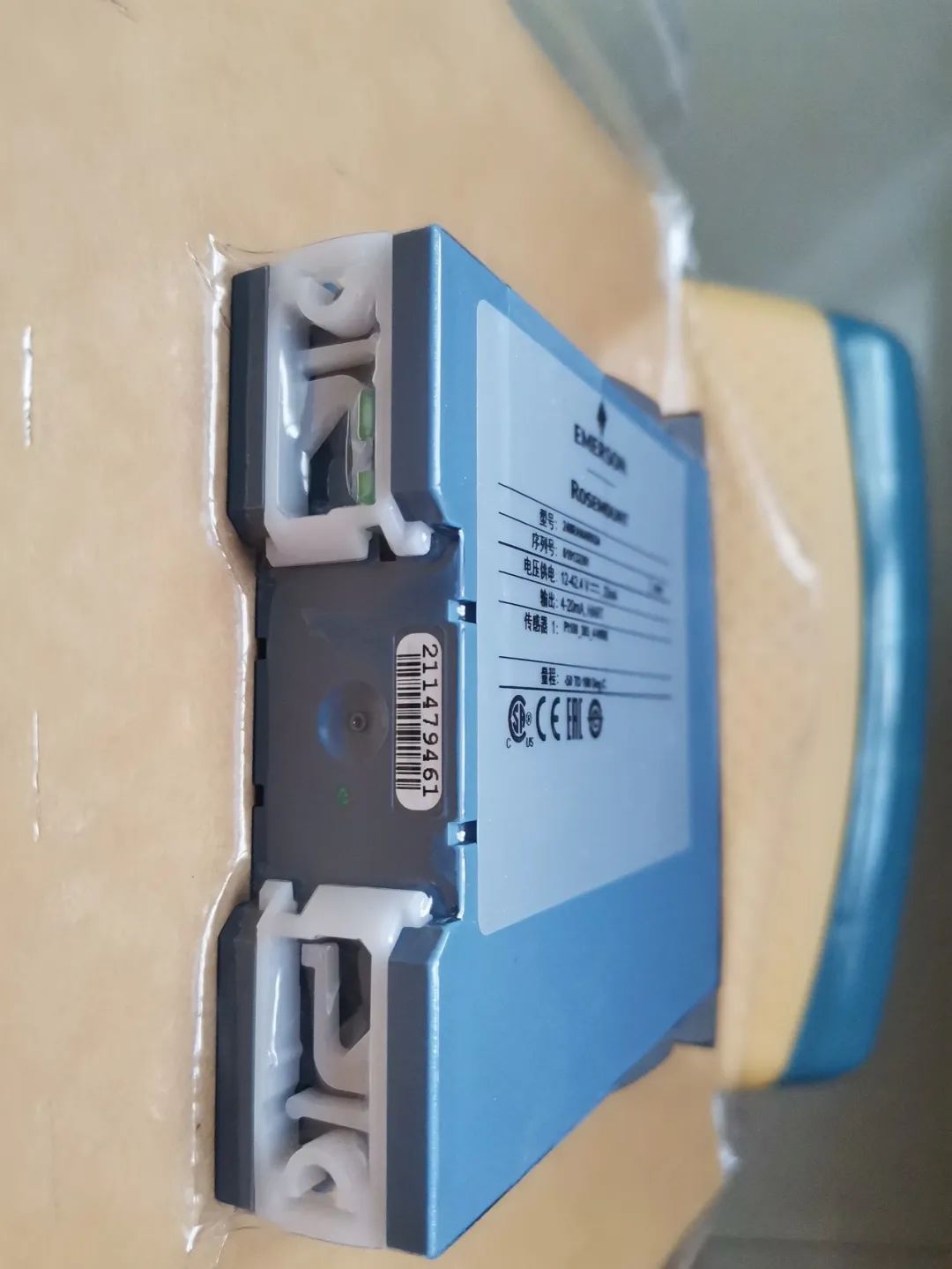

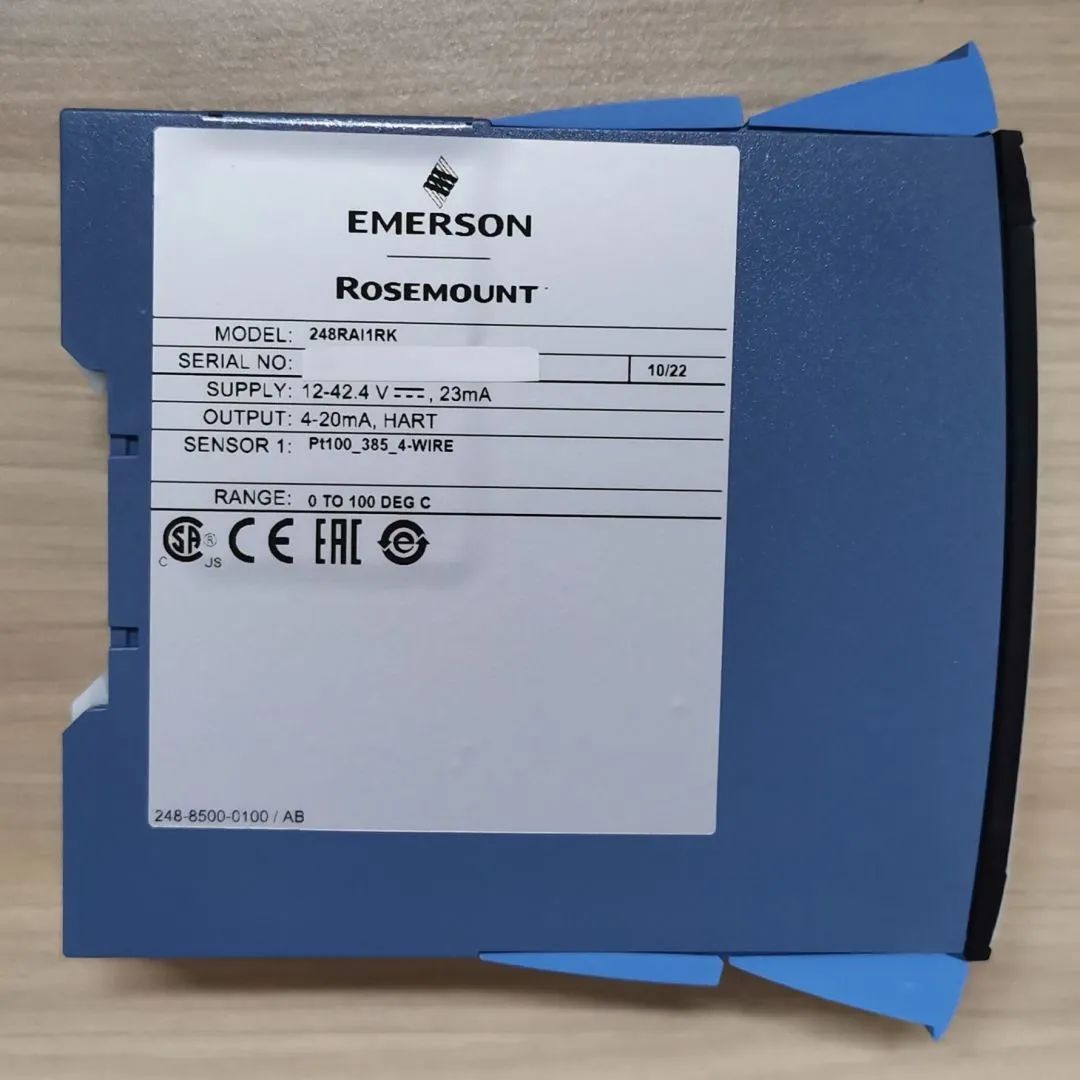

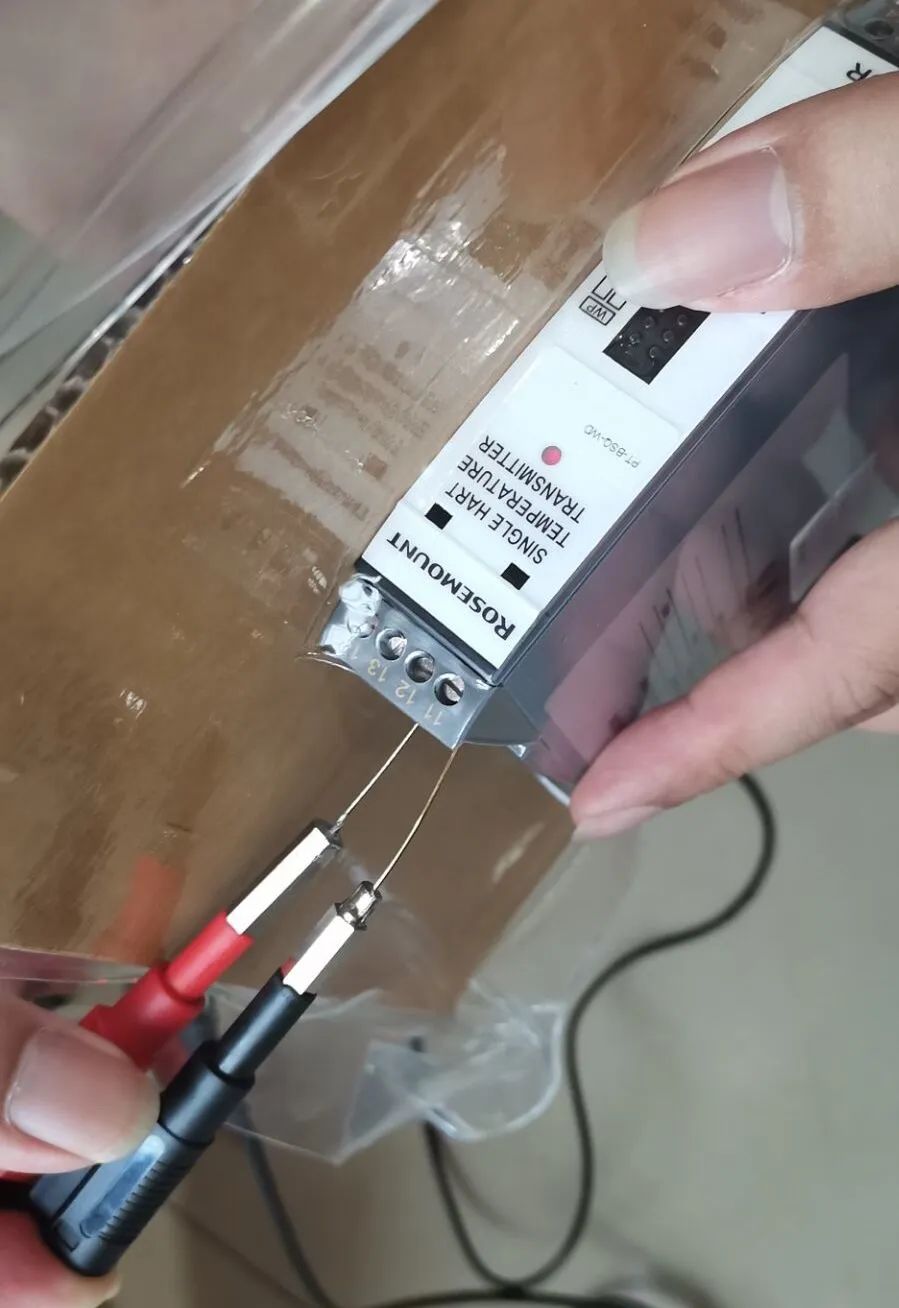

實物照片：
