經典案例一

型號：

　　3051DP1A62A1AB4M5HR5

故障現象：

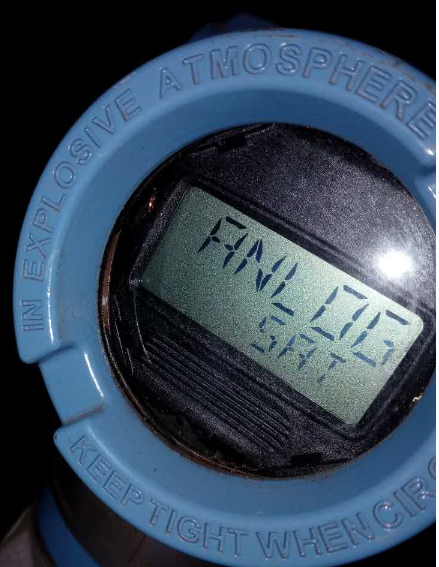

　　顯示：ANLOG SAT

故障分析：

　　顯示模擬輸出飽和，超量程使用了，重新將量程用手操器在型號有效量程范圍內調校

經典案例二

型號：

　　3051TA1A2B21AK5M5HR5

故障現象：

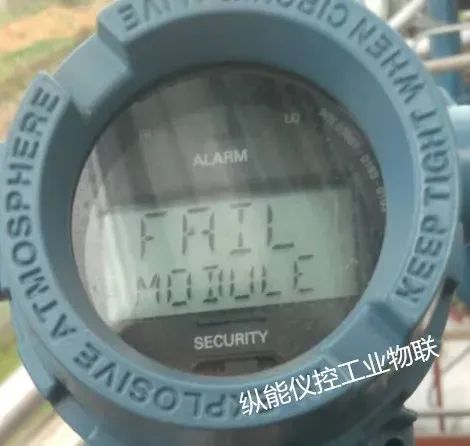

　　顯示：FAIL  MODULE

故障分析：

　　FAIL MODULE主要是橋型電路阻值過大導致的一種程序錯誤，問題主要有3方面：

　　1、是線路板上可能因為靜電或電器問題導致斷路；

　　2、是線路板下方的綠色圓板下方排線出現問題；以上兩種問題都可修復的，最后一種是不可修復的；

　　3、是膜片的正下方有個導液孔，孔的正下方就是整個表的核心部分，感壓原件也是一個橋型電阻，他是用金線與導線連接，他的線路部分是鑲嵌在一塊多晶硅板上，一旦它斷裂就是致命的，也是不可修復的。


經典案例三



型號：

　　3051DP3A62A1AB4M5HR5

故障現象：

　　顯示：no p up date/xmtr msmtch

故障分析：

　　1、no pressure update→線路板讀不到膜頭的壓力響應。

　　2、transmitter miss match→線路板和膜頭不匹配。

　　結論：客戶自行換過線路板，電子外殼與膜頭間隙大，電子外殼機械損傷，電子外殼定位釘無法松動。通電測試，輸出報警，475手操器及表頭顯示NO P UP DATE，驗證用戶反饋故障。單獨驗證端子塊線路板正常，膜頭壞。拆開線路板，檢查膜頭帶纜線，帶纜線根部斷裂，驗證膜頭壞。因電子外殼無法拆卸，無法單獨更換膜頭，建議購買新表。

經典案例四

型號：

　　3051DP3A62A1AB4M5HR5

故障現象：

　　未安裝使用，無法通訊

故障分析：

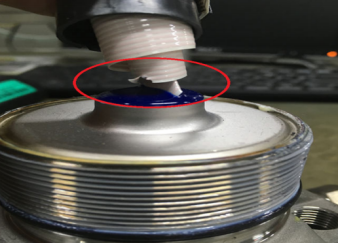

　　儀表輸出22mA報警，拆卸線路板后發現膜頭帶纜線斷，儀表無法校驗精度，單獨測試線路板，端子塊功能正常，膜頭壞，需更換膜頭。膜頭帶纜線斷一般是由于過度旋轉表殼所致（過度旋轉會造成膜頭損壞），建議用戶參考快速安裝手冊進行正確操作，以避免同類問題再次發生。


　　為了便于進行現場接線或更好地查看可選的 LCD 顯示屏：

　　1、擰松外殼上的旋轉限位螺釘，

　　2、首先按順時針方向把外殼轉到所需位置。 若由于螺紋限制而無法達到所需位置，可按逆時針方向把外殼轉到所選位置 （最多可從螺紋限制位置轉動360°）。

　　3、重新擰緊外殼上的轉動限位螺釘。以避免同類問題再次發生。


經典案例五

型號：

　　3051TG3A2B21HR5

故障現象：

　　壓力1.4MPA，結果顯示6MPA。

故障分析：

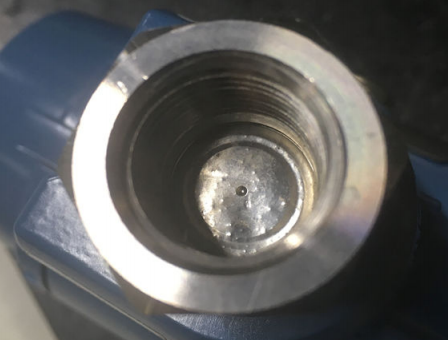

　　測量介質：蒸汽，壓力1.4MPA，結果顯示6MPA,過壓反應所造成的膜片尖包。
　　描述：儀表膜片尖包。通電測試儀表輸出報警，手操器顯示No Pressure update，膜片尖包無法做精度測試，儀表膜頭壞，需更換膜頭。

　結論：膜片出現尖包及輸出報警是由于傳感器內部感壓晶片碎裂造成，此故障通常是由于儀表受到過壓或瞬間壓力沖擊，建議用戶根據安裝手冊針對測量不同介質采取對應建議的安裝方式，并避免管道結冰及膜片下方長期積液等可能造成壓力變化的情況發生。

經典案例六

型號：

3051DP1A62A1AB4M5K8HR5

故障現象：

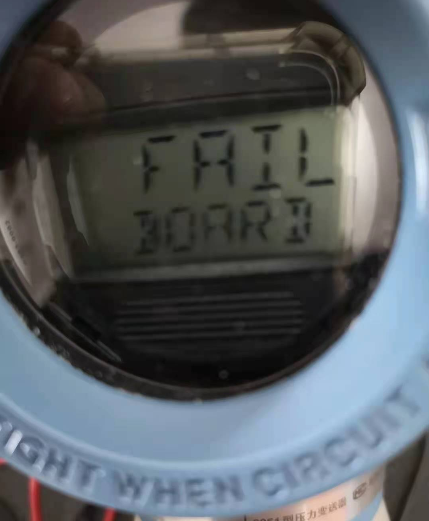

顯示:fail board

故障分析:

儀表返回用戶接頭3個，電子外殼定位釘無法拆卸，上電輸出高報警，表頭顯示：Fail Board，手操器顯示：Electronics Board Failure，更換端子塊和線路板后故障依舊，膜頭壞，需替換膜頭，因電子外殼螺釘銹蝕無法拆卸，建議更換電子外殼。

經典案例七

型號：

3051TG2A2B21AB4M5HR5

故障現象：

變送器顯示：CURR SRTURD

故障分析:

全稱應該是叫做currentcity，電流輸出飽和，模擬量的輸出是超過了20毫安或者是小于4毫安，簡單地說就是超量程了。

建議客戶用手操器重新對儀表的量程進行調校。
