【知識講堂】案例分享-- TREX手操器在確定閥門問題上的強大診斷功能

時間：2025-03-13 16:47;作者：廈門縱能

閥門問題的診斷及維修特別昂貴，現場技術人員通常需要拆下閥門以調查故障，而拆除閥門進行檢查。通常意味著生產停車。對于更為復雜的故障維修，技術人員通常需對閥門解體以確定故障的根本原因，而這又常常會導致閥門的進一步損壞，從而花費更多的時間以及進行更昂貴的維修。

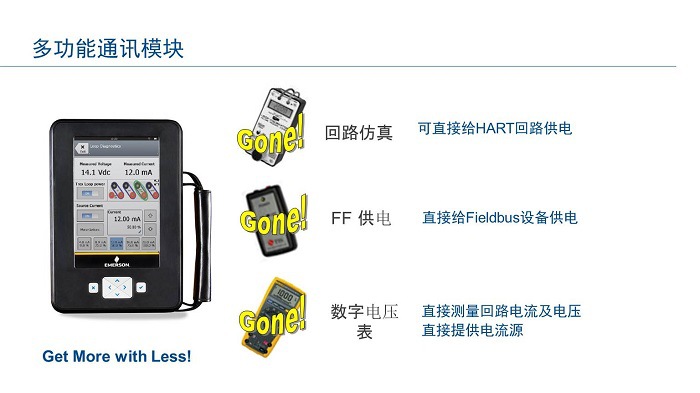

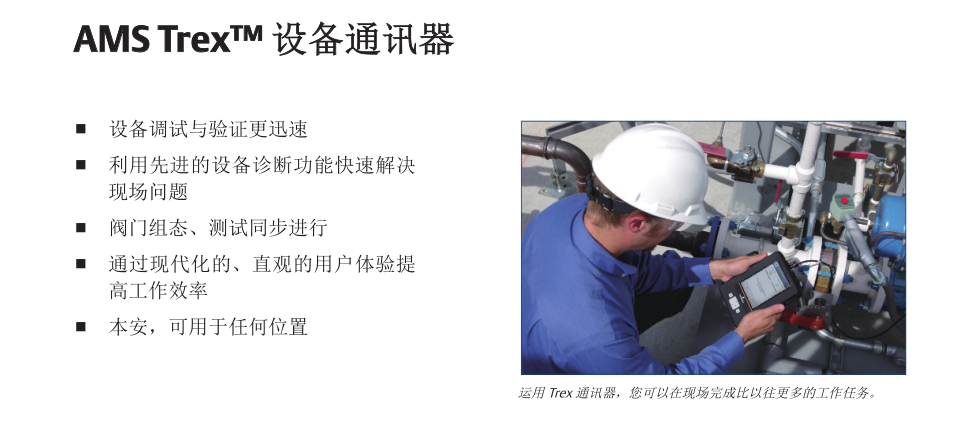

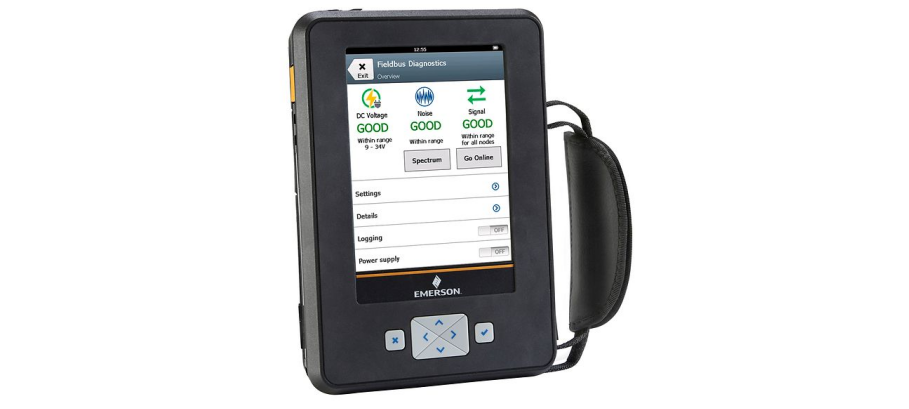

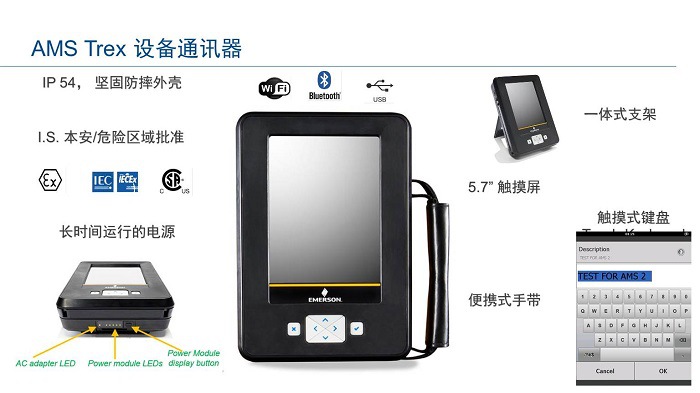

使用 Trex 單元上的 ValveLink Mobile 應用程序，您可以在現場執行閥門診斷，如閥門特性、動態誤差帶、PD 一鍵掃描和階躍響應，而無需拆下閥門或執行侵入性故障排除步驟。ValveLink Mobile 支持HART 和 FF 型 Fisher®FIELDVUETM 數字閥門定位器，提供易于理解和使用的直觀用戶界面。Trex 通訊器的大觸摸屏將使您能更加容易地看清所有閥門的診斷詳情。

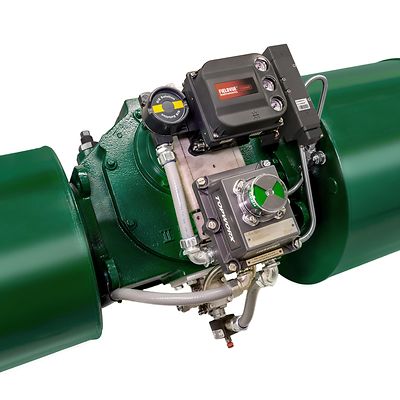

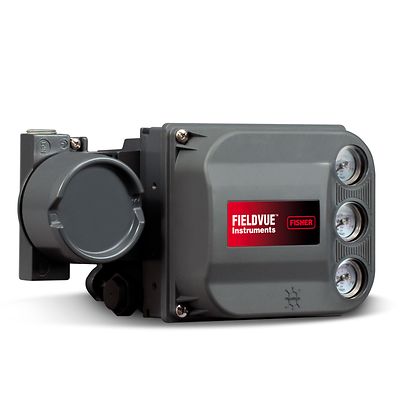

場景示例：新安裝的DVC6000定位器需要快速配置。

步驟：
1. 進入 “Setup & Diag” > “Auto Setup”。
2. 參數輸入示例：
  - 執行機構類型：選擇 “Double Acting”（雙作用氣缸，需雙向供氣）。
  - 閥門類型：選擇 “Rotary”（旋轉閥，如球閥或蝶閥）。
  - 作用方向：選擇 “Reverse”（反作用，即信號增加時閥門關閉）。
  - 氣源壓力：輸入 “80 psi”（根據實際氣源壓力填寫）。
3. 自動執行：
  - TREX會驅動閥門從全關到全開，記錄機械行程和反饋桿角度。
  - 注意：此時閥門會快速動作，需確認周圍無人員靠近。
4. 保存配置：點擊 “Send”，將參數寫入定位器。

場景示例：閥門實際開度與信號不符（如20mA時閥門僅開到80%）。

步驟：
1. 進入 “Calibration” > “Travel Calibration”。
2. 全關標定（0%）：
  - 輸入 4mA 信號，手動旋轉閥門到全關位置。
  - 點擊 “Confirm”，TREX記錄當前反饋桿角度。
3. 全開標定（100%）：
  - 輸入 20mA 信號，手動旋轉閥門到全開位置。
  - 點擊 “Confirm”，TREX計算行程范圍。
4. 驗證：
  - 輸入 12mA（50%信號），觀察閥門是否停在中間位置。若偏差超過±1%，需重新標定。

場景示例：閥門動作過快導致震蕩。

步驟：
1. 進入 “Tuning” > “Dynamic Response”。
2. 調整參數：
  - Gain（增益）：降低增益值（如從3.0改為1.5），減少閥門響應速度。
  - Damping（阻尼）：增加阻尼值（如從0.2s改為0.5s），抑制震蕩。
3. 測試效果：
  - 輸入階躍信號（如從30%到70%），觀察閥門動作是否平穩。若仍震蕩，繼續降低增益。

場景示例：閥門卡澀報警（“Stem Blocked”）。

步驟：
1. 進入 “Diagnostics” > “Alarm History”，查看報警記錄。
2. 分析原因：
  - 檢查氣源壓力是否低于設定值（如氣源壓力不足80 psi）。
  - 檢查機械連接是否卡阻（如反饋桿變形或閥桿生銹）。
3. 解決方案：
  - 清潔閥桿并潤滑，重新執行 “Travel Calibration”。
  - 若氣源壓力不足，調整減壓閥至80 psi。

場景示例：驗證閥門在故障狀態下的安全動作。

步驟：
1. 進入 “Simulation” > “Analog Input”。
2. 模擬信號測試：
  - 輸入 3.8mA（低于4mA）：觀察閥門是否觸發 “Low Signal” 報警并移動到故障安全位置（如全關）。
  - 輸入 22mA（高于20mA）：觀察是否觸發 “High Signal” 報警。
3. 恢復：退出模擬模式，閥門自動返回正?？刂?。

場景示例：更換反饋桿后需重新配置角度。

步驟：
1. 進入 “Configuration” > “Feedback Linkage”。
2. 輸入?yún)?shù)：
  - Linkage Length（反饋桿長度）：根據實際測量輸入（如50mm）。
  - Rotation Angle（旋轉角度）：輸入閥門全開時的反饋桿角度（如90°）。
3. 驗證：手動移動閥門，檢查TREX顯示的反饋角度與實際是否一致。

案例1：調節閥動作緩慢

現象：閥門從全關到全開需10秒，工藝要求5秒內完成。
操作：
1. 進入 “Tuning” > “Dynamic Response”。
2. 將 Gain 從1.0提高到2.5，Damping 從0.5s降至0.2s。
3. 測試后閥門響應時間縮短至4秒，但出現輕微震蕩，最終將阻尼調整為0.3s。

案例2：閥門開度與DCS顯示不一致

現象：DCS顯示60%開度，實際閥門開度為50%。
操作：
1. 進入 “Travel Calibration”，重新標定0%和100%。
2. 發現全開時反饋桿角度偏差5°，手動校正后保存。
3. 測試DCS信號與閥門開度一致。

注意事項（關鍵細節）

HART通訊失敗處理：
- 檢查回路阻抗（需250Ω）、線纜連接是否松動。
- 確認DVC6000的HART地址是否為0（默認值）。
參數備份與恢復：
- 調試前通過 “Save Configuration” 備份當前參數。
- 若調試失敗，選擇 “Restore Defaults” 恢復出廠設置。
機械保護：
- 自動整定時，閥門可能快速動作，需提前固定執行機構支架。
