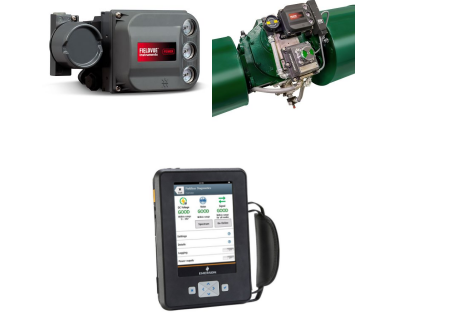

使用艾默生TREX手操器調試閥門定位器時，可以按照以下步驟進行操作。TREX手操器支持HART和FF（Foundation Fieldbus）協議，適用于多種閥門定位器的調試和維護。




以下是具體操作步驟：

一、準備工作

1. 連接設備

   • 將TREX手操器與閥門定位器通過HART或FF協議連接，確保通訊成功。

   • 確保閥門定位器處于斷電狀態，連接時注意安全操作。

2. 啟動TREX手操器

   • 開機后，進入主界面，選擇“現場通訊器”應用程序，并連接到目標設備。

二、調試閥門定位器的基本步驟

1. 進入調試模式

   • 在TREX手操器上選擇“Setup & Diag”（設置與診斷）菜單，進入閥門定位器的調試界面1019。

   • 如果定位器支持HART協議，選擇“HART Application”（HART應用）并找到目標設備10。

2. 自動設置（Auto Setup）

   • 選擇“Auto Setup”（自動設置）功能，按照提示輸入以下參數：

     • 壓力單位（如psi或bar）。

     • 最大供氣壓力。

     • 執行機構類型（單作用、雙作用等）。

     • 閥門類型（旋轉閥或直行程閥）。

     • 閥門轉向（正作用或反作用）1019。

3. 執行自動整定（Auto Calibration）

   • 選擇“Auto Calib Travel”（自動行程標定），按照提示完成閥門的全開和全關位置標定。

   • 注意：標定過程中閥門可能會移動，確保周圍環境安全。

4. 調整放大器（Relay Adjustment）

   • 對于雙作用閥門，選擇“Relay Adjustment”（放大器調整）功能，優化閥門響應速度。

5. 保存設置

   • 完成調試后，選擇“Save”（保存）將參數發送到閥門定位器，并退出調試模式。

三、手動調試（可選）

1. 手動點動調試

   • 如果需要手動調試，進入“Jog Mode”（點動模式），使用手操器的上下鍵手動控制閥門開度，觀察閥門動作是否正常。

2. 就地手動操作

   • 按住“QUICK-CAL”按鈕和上下鍵，進入手動操作模式，直接控制閥門開關。

四、注意事項

1. 安全操作

   • 調試前確保閥門處于安全狀態，避免意外動作造成傷害或設備損壞。

   • 調試過程中，注意觀察閥門動作和反饋信號是否正常。

2. 設備兼容性

   • 確保TREX手操器與閥門定位器的協議匹配（如HART或FF）。

3. 保存日志

   • 調試完成后，建議保存調試日志，便于后續維護和故障排查。

通過以上步驟，您可以高效使用TREX手操器完成閥門定位器的調試工作。如需更詳細的操作說明，可參考TREX手操器的用戶手冊或相關技術支持文檔，可聯系我們發送電子文檔及更多問題咨詢。
